Veröffentlicht in 05/12/2020
SET

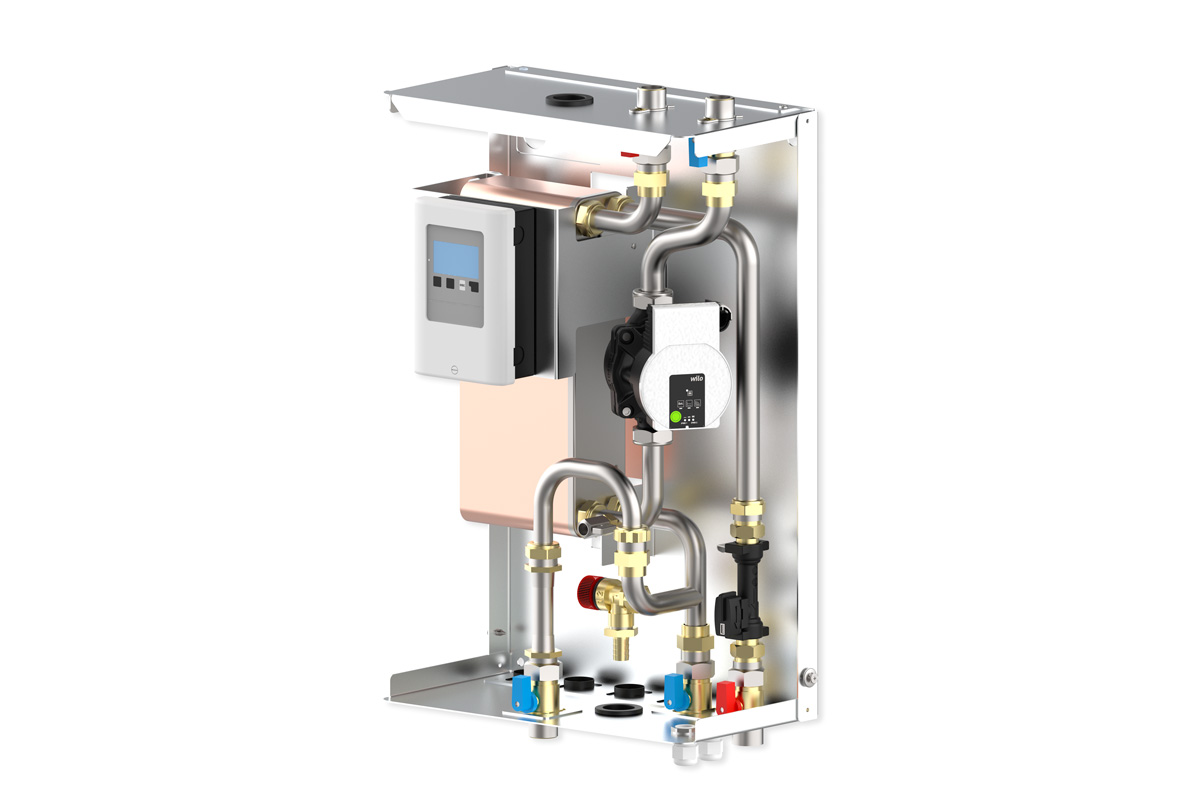

SET: Instant-Warmwasser-Produktionseinheit
Instant-Warmwasser-Produktionseinheit
Das SET ist ein „Plug-and-play-Modul” für die Produktion von Brauchwarmwasser, das einen hartgelöteten Tauscher mit Platten aus Edelstahl nutzt.
Neben des geringen Platzbedarfs und der einfachen Nutzung verfügt das SET über eine elektronische Steuereinheit, die anhand eines Displays das einfache und intuitive Regeln der TWW-Temperatur, das definieren der Zeitabschnitte, das Steuern des Zubehörs und vieles mehr ermöglicht.
Das SET ist in drei Versionen (SET 20, SET 30 und SET 40) verfügbar, die sich durch das Nennfassungsvermögen an TWW unterscheiden: 20 l/min, 30 l/min und 40 l/min. Dieser ändert sich je nach Betriebsbedingungen
Im Vergleich zu seinem Vorgänger wird das neue SET außerdem mit einer Vorrichtung für die Installation sowie mit der internen Steuerung eines eventuellen Umwälzsets ausgestattet
EIGENSCHAFTEN
Bereich des Fassungsvermögens
Von 2 l/min bis 360 l/min mit kaskadierend installierten Modulen
Material des Hydraulikkreislaufs
Edelstahl
Wärmedämmung
Hülle aus wärmegeformtem, geschlossenzelligem Polyethylenschaum
Verfügbare Versionen
SET 20/30/40
Abmessungen (H x L x B) in mm
590X374X194
Verwendung
Schnelle TWW Produktion
VORTEILE
Das neue SET bietet verschiedene Vorteile, die es zu einem vollständigen Produkt für die hochinnovative, effiziente und hochwertige Übertragung von Wärme und die schnelle TWW Produktion.
Die wichtigsten Vorteile des neuen SET sind:
- Geringere Abmessungen dank eines kompakten und schwebenden Moduls
- Gehäuse aus vorlackierter Aluminiumverkleidung
- Geeignet für Installation des TWW-Umwälzsets
- Wärmedämmung aus geschlossenzelligem Polyethylenschaum, der die gesamte Hydraulik isoliert
- Trinkwarmwasserleitungen aus EDELSTAHL
- Absperrventile an jeder Verbindung
- Integriertes Sicherheitsventil im TWW-Kreislauf
- Einfache Plug & Play - Installation
- Einfache und kostengünstige Verwendung

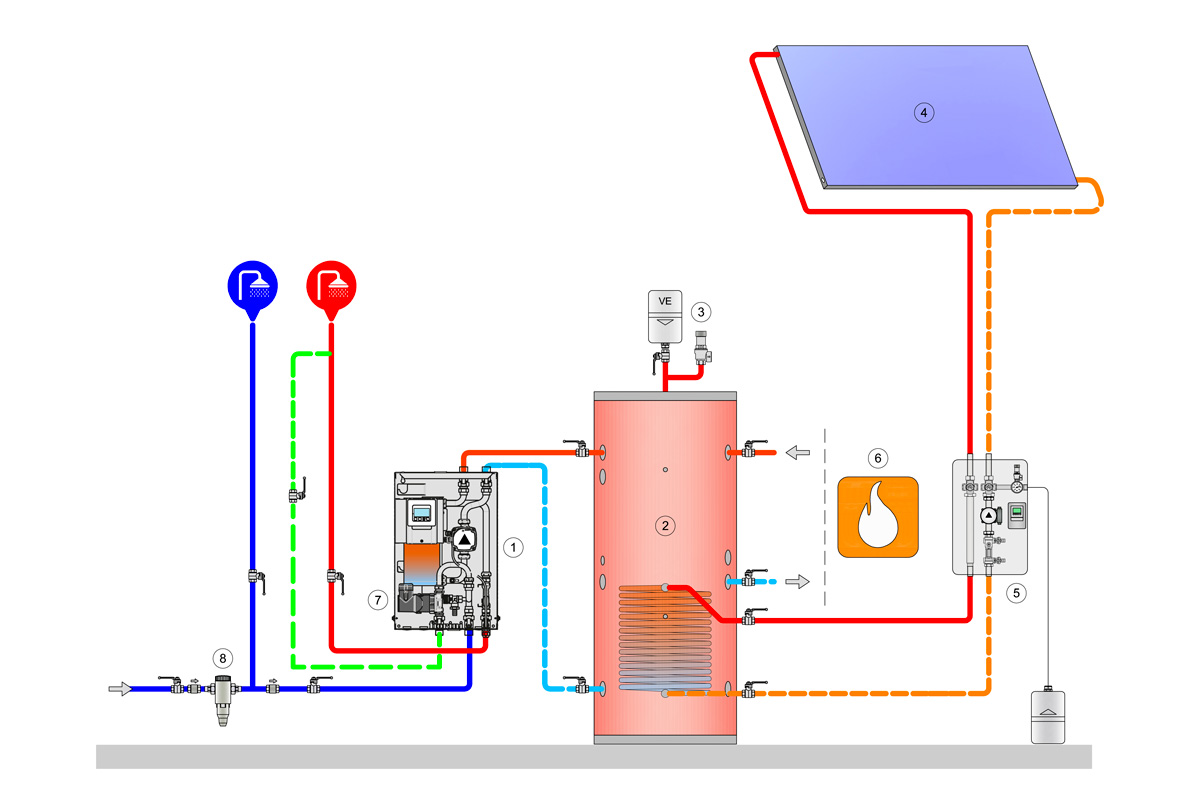

INSTALLATIONSSCHEMA IN KOMBINATION MIT PUFFERSPEICHER
| 1 SET Frischwasserstation | 2 PFB-Pufferspeicher von Fiorini | 3 Sicherheitsgruppe |
| 4 Solarthermie-Anlage | 5 Rücklauf-Gruppe der Solarthermie-Anlage | 6 Zusätzlicher Wärmeerzeuger |
| 7 Zirkulationspumpe TWW-Kreislauf | 8 Bakteriostatischer Kaltwasserfilter |
ZUBEHÖR ZU SET
Es sind verschiedene Zubehör-Sets erhältlich, die exklusiv mit dem Durchlauferhitzer SET kombiniert werden können, um den Ertrag zu verbessern, den Verbrauch zu optimieren und den Nutzungskomfort für den Endbenutzer zu erhöhen.
| Zubehör | Beschreibung |
|---|---|
| Verbindungskit in Kaskade | Ermöglicht das Anschließen von bis zu maximal 8 Durchlauferhitzern und garantiert eine TWW Produktion von mindestens 2 l/min bis zu 360 l/min. |
| Umwälzset | Steuert durch verschiedene Programmierungen eine eventuelle Umwälzpumpe. |
| Mischventil-Kit im Primärkreislauf | Ermöglicht das Erreichen hoher Temperaturen im Primärkreislauf und verbessert das genaue Regulieren. Gleichzeitig wird mehr Komfort garantiert. |
| Set für Speichertank-Schichtung (mit externer Umleitung) | Begünstigt die Schichtbildung im Inneren des Heißwasserpufferspeichers und maximiert die Effizienz des gesamten Heizsystems. |
| Relais-Set | Externes Relais |
Verbindungskit in Kaskade SET
| Umfang der Sets |
|---|
| 1 motorisiertes Zonenventil mit schnellem Motor mit 230 V |
| 1 Armatur für Verbindung |
| 1 CanBus-Kabel und 2 CanBus-Leitungs-Schließwiderstände |
| Anleitung |
Umwälzset SET
Das SET kann mit einem internen oder externen Umwälzsystem ergänzt werden
| Ausstattung des internen Sets | Ausstattung des externen Sets |
|---|---|
| Zirkulator | Temperatursonde PT1000 zur Platzierung im Umwälzkreislauf |
| Temperatursonde zur Platzierung im Umwälzkreislauf | Anleitung |
| Umwälzanschlussrohr | |
| Absperrventil | |
| Anleitung |

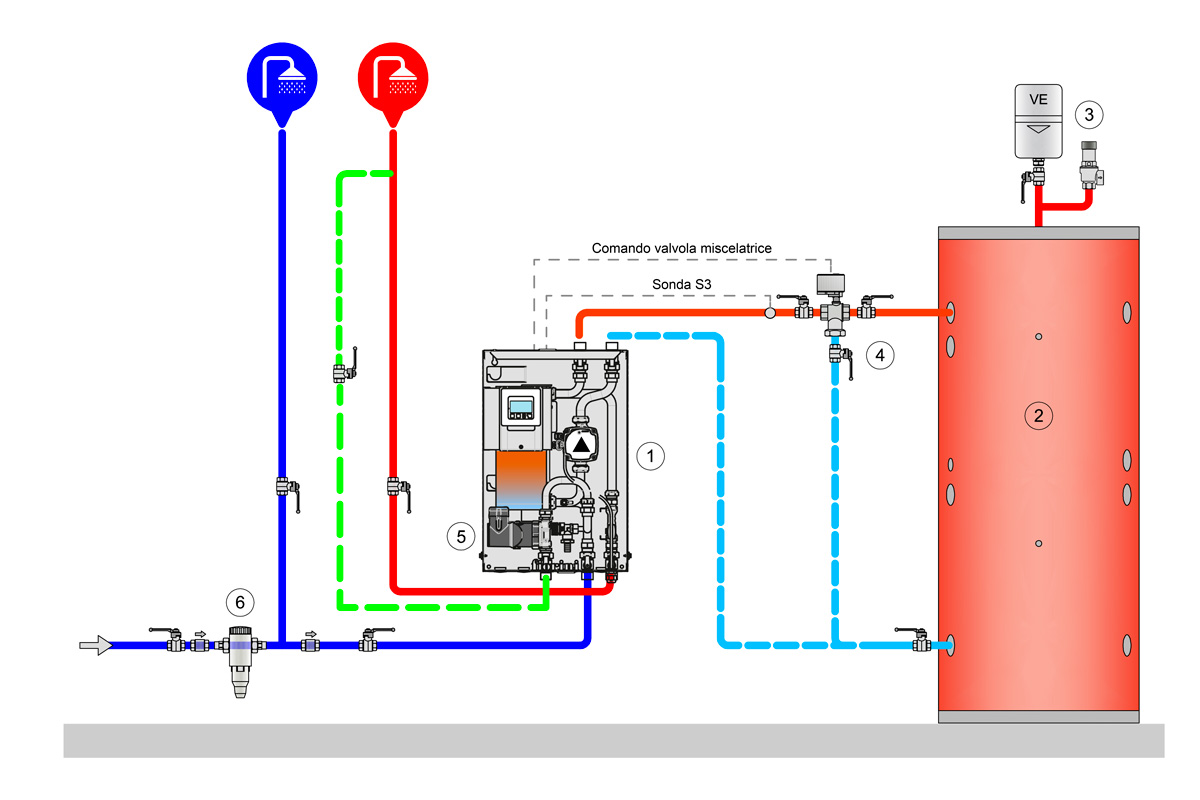

Mischventil-Kit im Primärkreislauf
| 1 | SET Durchlauferhitzer TWW |
| 2 | Heißwasserpufferspeicher Fiorini |
| 3 | Sicherheitsgruppe |
| 4 | Mischventil |
| 5 | TWW-Umwälzpumpe (optional) |
| 6 | Bakteriostatischer Kaltwasserfilter |
Set für Speichertank-Schichtung (mit externer Umleitung)
| 1 | SET Durchlauferhitzer TWW |
| 2 | Heißwasserpufferspeicher Fiorini |
| 3 | Sicherheitsgruppe |
| 4 | Schichtungs-Ventil Speichertank |
| 5 | TWW-Umwälzpumpe (optional) |
| 6 | Bakteriostatischer Kaltwasserfilter |
