SET bodenstehend
Veröffentlicht in 01/12/2020

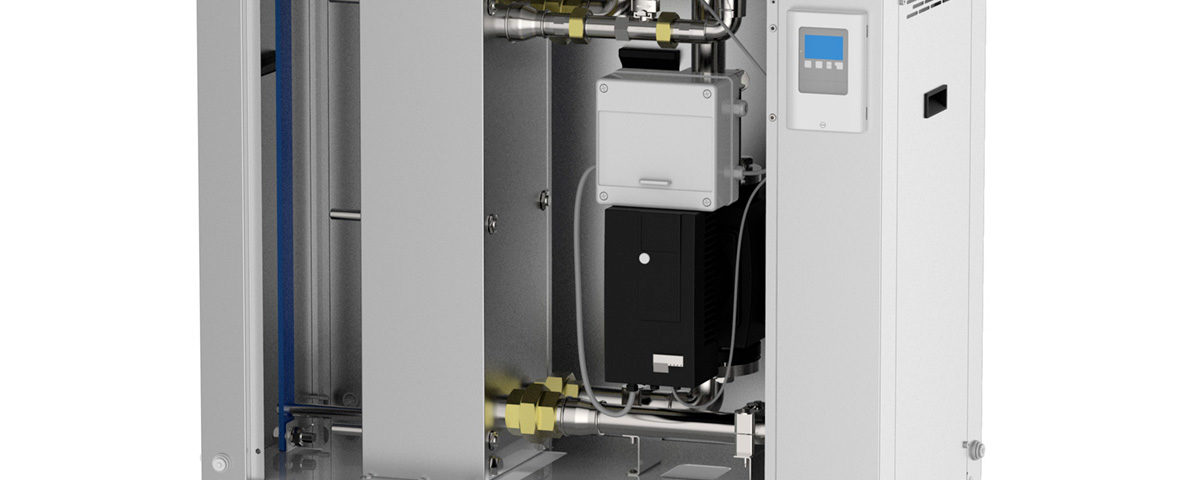

SET bodenstehend
Instant-Warmwasser-Produktionseinheit
Das bodenstehende SET von Fiorini ist das komplette „Plug-and-Play-Produkt“ zur Wärmeübertragung von einem Heißwasserpufferspeicher für technisches Wasser auf das Wasser im Wasserkreislauf. Damit wird die schnelle TWW Produktion für mittlere und große Wohngemeinschaften garantiert.

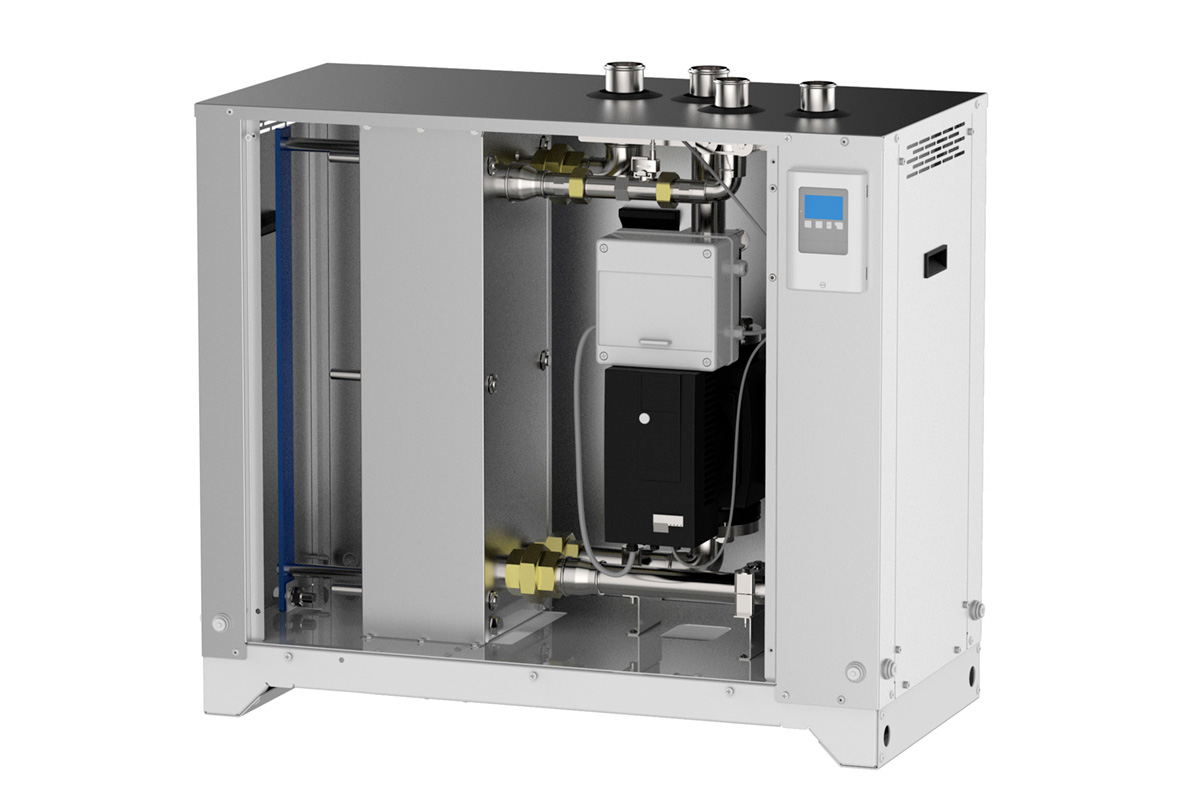

Das Set besteht aus einem Steuergerät, einem hocheffizienten Zirkulator, einem Wärmetauscher aus Edelstahl 316, Dämmplatten und einer Basis aus verzinktem und lackiertem Stahl.
Dank der hohen Effizienz des Wärmetauschers ist der Durchlauferhitzer für TWW Set ideal für Anlagen mit Wärmepumpe oder mit Solarzellen, die Heißwasserpufferspeicher nutzen (50-55 °C).
Die bodenstehende Gruppe SET ist dank der besonderen elektronischen Kontrolleinheit, die den Wert der eingestellten Temperatur für Brauchwarmwasser durch die Modulation des Fassungsvermögens im Primärkreislauf garantiert, ein innovatives und hochwertiges Produkt.
Da bodenstehende Modul SET für die schnelle TWW Produktion ist in sechs verschiedenen Größen verfügbar: 60, 70, 80, 100, 120 und 200.
MERKMALE
Durchflussmenge
Von 6700 bis 22000 l/h
Min. TWW-Durchflussmenge
Von 5 bis 20 l/min
Maximale TWW-Durchflussmenge
Von 100 bis 400 l/m
Erhältliche Ausführungen
SET 60/70/80/100/120/200
Elektronische Steuereinheit
L (PRO)
Anwendung
Frischwasserbereitung
VORTEILE
Die bodenstehende Frischwasserstation SET ist ein innovatives, effizientes und hochwertiges Produkt zur Frischwasserbereitung.
Die bodenstehende Station SET bietet folgende Vorteile:
- Präzise Einstellung der TWW-Temperatur
- Hochleistungs-Wärmepumpe (gemäß der Richtlinie 2005/32/EG) mit elektronischer Drehzahlsteuerung
- Grafikdisplay mit Angabe der Anlagentemperaturen und der abgegebenen Leistung
- „Plug and Play“-Installation
- Isolierte Fittings zur Reduzierung von Wärmeverlusten
- Steuerung der Zirkulationspumpe
VERSION MIT ELEKTRONISCHER KONTROLLEINHEIT L (PRO)
Der bodenstehende Durchlauferhitzer für TWW SET ist in einer einzigen Version (L PRO) verfügbar, die dank einer fortschrittlichen Elektronik dem Nutzer das Einstellen verschiedenen Funktionen und Definieren des Modells ermöglicht.
| Einstellungen |
|---|
| Elektronische Drehzahlsteuerung der Pumpe |
| Einstellung der TWW-Einsatztemperatur |
| Einstellung der maximalen TWW-Temperatur für Sicherheitsstopp |
| Steuerung der Zirkulationspumpe |
| Steuerung der Behandlungen gegen Legionellen durch Thermoschocks |
| Solaranlage: Steuerung und Einstellung der Pumpe der Solaranlage |
| Aktivierung und Deaktivierung des Wärmeerzeugers |
| Steuerung von: Kaskadenschaltungssatz, Mischventilsatz, Satz zur Temperaturschichtung |
| Verbrauchsmesser |
| Kalkschutz: Beim Einschalten dieser Funktion bleibt die Pumpe auch beim Ablauf der TWW-Entnahme in Betrieb, um die Kalkbildung zu reduzieren |
| Komfort-Funktion: Beim Einschalten dieser Funktion wird der Wärmetauscher immer warm gehalten, um eine schnellere Aufheizzeit zu ermöglichen |

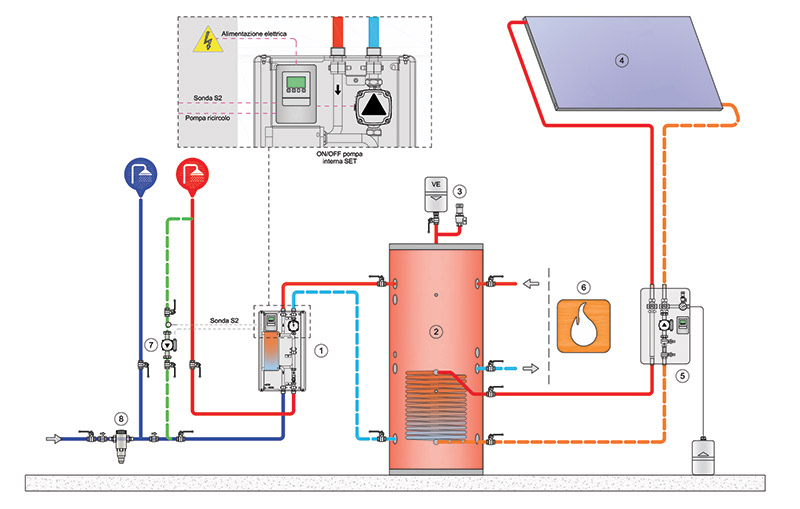

INSTALLATIONSSCHEMA IN KOMBINATION MIT PUFFERSPEICHER
| 1 SETFrischwasserstation | 2 PFB-Pufferspeicher von Fiorini | 3 Sicherheitsgruppe |
| 4 Solarthermie-Anlage | 5 Rücklauf-Gruppe der Solarthermie-Anlage | 6 Zusätzlicher Wärmeerzeuger |
| 7 Zirkulationspumpe TWW-Kreislauf | 8 Bakteriostatischer Kaltwasserfilter |
ZUBEHÖR SET BODENSTEHEND
Die folgenden Zubehörsätze können mit der bodenstehenden Frischwasserstation SET kombiniert werden. Die L-Steuereinheit steuert bis zu 3 digitale Anschlüsse: Prüfen Sie die Verfügbarkeit von freien Anschlüssen und die Anforderungen der verschiedenen Zubehörsätze.
| Zubehörteil | Beschreibung |
|---|---|
| Kaskadenschaltungssatz | Durch diesen Satz können bis zu maximal 8 Frischwasserstationen verbindet werden. Damit wird eine Warmwasserbereitung von mindestens 2 l/min bis 800 l/min. gewährleistet Die Kaskadenschaltung ist für alle Anwendungen geeignet, bei denen der Bedarf an TWW sehr veränderlich ist. |
| Zirkulationssatz | Der Satz dient zur Steuerung der Zirkulationspumpe |
| Mischventilsatz | Durch das integrierte Mischventil wird die Eintrittstemperatur des Wärmetauschers eingestellt und die Kalkbildung reduziert |
| Umschaltventilsatz | Externer Satz für die Temperaturschichtung. Das Wasser wird bei optimaler Temperatur in die Wärmepumpe zurückgeführt |
