HP 2.0-HYDRAULIKMODULE
Veröffentlicht in 02/05/2018

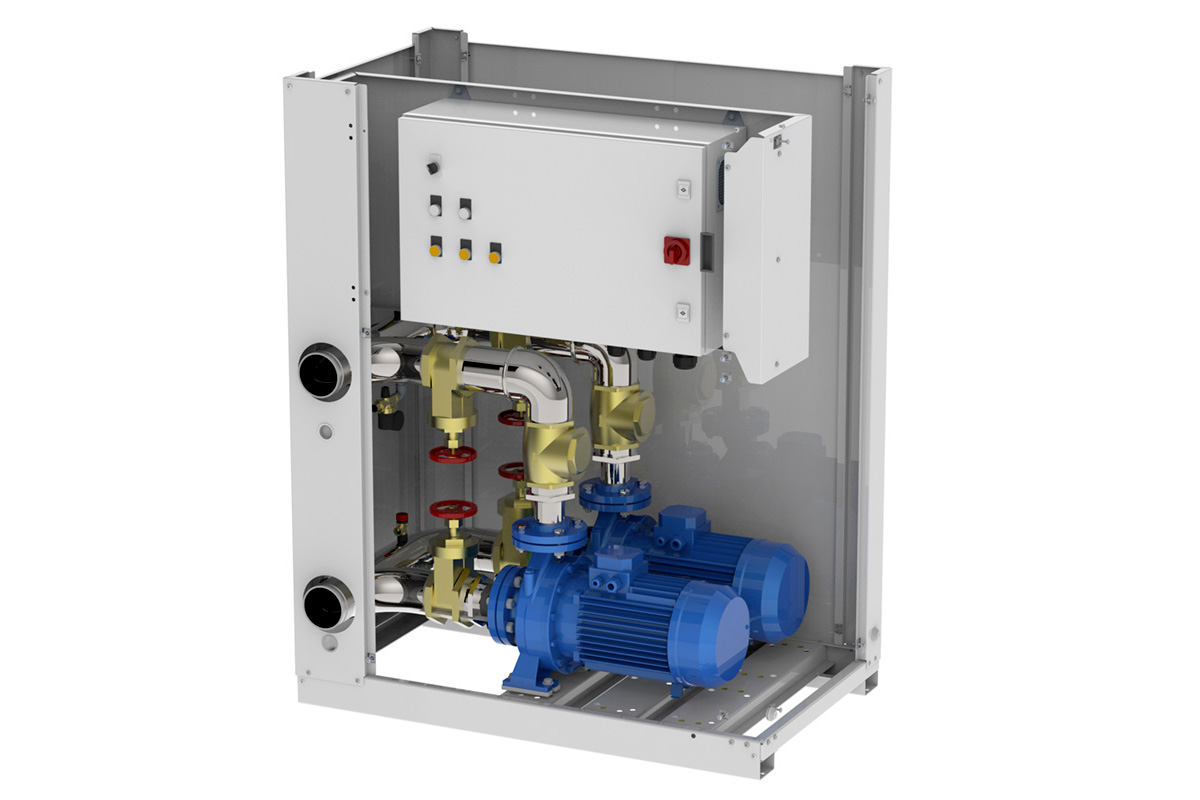

HP 2.0-HYDRAULIKMODULE
Kaltwassersystem
HPT 2.0-Module sind Hydrauliksysteme, die zur Reduzierung der Rüstzeiten von Klima- und Kälteanlagen dienen. Sie können mit allen Arten von Wasser-Kältemaschinen eingesetzt werden.
Durch unsere breite Auswahl an Pumpenkombinationen können wir jede Anforderung der Anlagenplanung erfüllen.
HP 2.0-Hydraulikmodule sind mit folgendem ausgestattet: Rohrleitungen mit kondensationshemmenden Elastomer isoliert; Einfach- oder Doppelkreiselpumpe mit Absperrventil; Bedieneinheit; Sicherheitsventil; Luftabscheider, Manometer und, auf Anfrage, Ausdehnungsgefäß.
Bei standardmäßigen HP-Modulen sind das Hydraulikmodul, die Kältemaschine und die Anlage in Reihe geschaltet, sodass die Wasserdurchflussmenge in der gesamten Anlage konstant bleibt.
MERKMALE
Durchflussmenge
Von 1 bis 320 m3/h
Pumpensteuerung
ON/OFF oder Inverter
Standardausführung
Einfach- oder Doppelpumpe
Stromversorgung
Dreiphasig 400 Volt
Aufstellung des Speichers
stehend/liegend
Installation
Außen/Innen

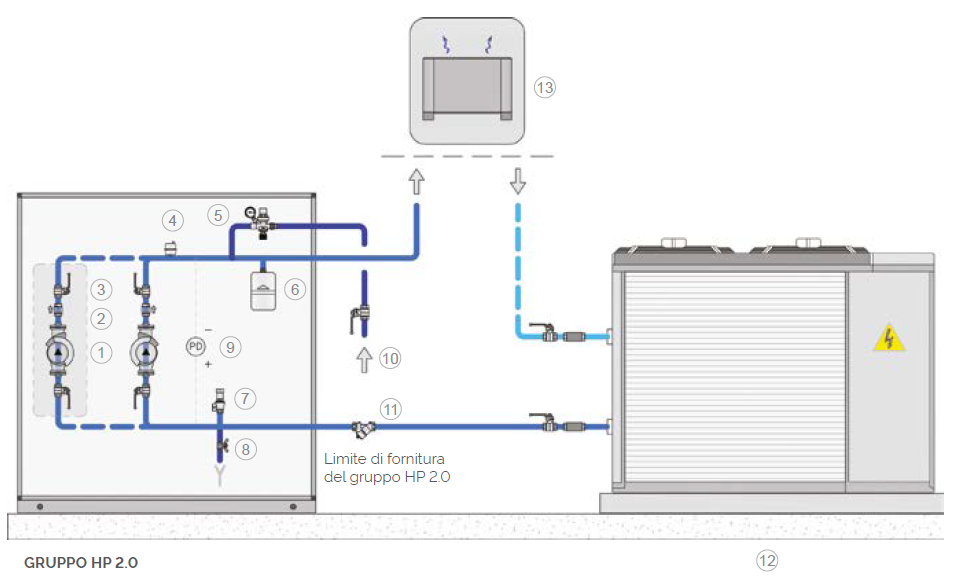

LAYOUT STANDARD
Das Hydraulikmodul, die Kältemaschine und die Anlage sind in Reihe geschaltet, sodass der Wasserdurchfluss in der gesamten Anlage konstant bleibt.

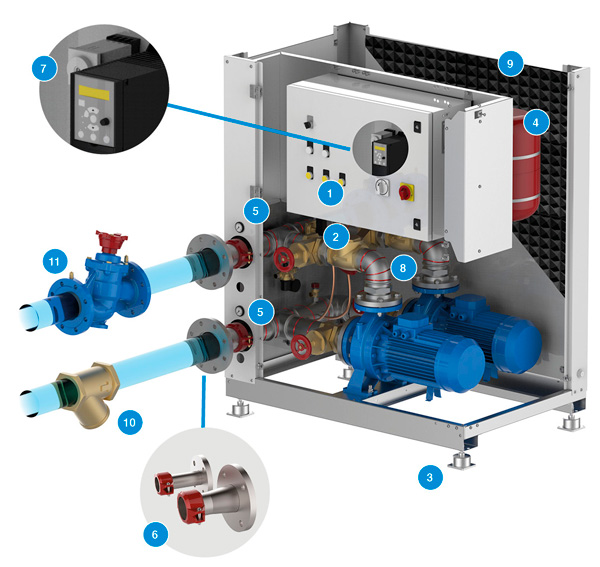

ZUBEHÖR
Für HP 2.0-Hydraulikmodule bieten wir eine Reihe von Zubehörteilen an, sowohl standardmäßig als auch auf Anfrage, damit unsere Qualitätsprodukte alle Kundenanforderungen erfüllen.
| Zubehörteil | Beschreibung | Esecuzione |
|---|---|---|
| 1 Schaltuhr für den Pumpenwechsel | Verwaltung vom Pumpenwechsel in bestimmten Zeitabständen bei den Ausführungen mit Doppelpumpe. | Standard |
| 2 Differenzdruckschalter | Sicherheitseinrichtung zur Kontrolle der Durchflussmenge. | Standard |
| 3 Vibrationsdämpfende Stützfüße | Sie werden an den Auflagepunkten der Maschine angebracht und dämpfen Vibrationen. | Standard |
| 4 Ausdehnungsgefäße | Der Satz wird im Behälter montiert geliefert. | Standard |
| 5 Einbaumanometer | Der Satz wird in der Maschine eingebaut und ermöglicht die Kontrolle des Drucks im Kreislauf. | Standard |
| 6 Flanschanschlüsse | Sie transformieren standardmäßige Victaulic-Anschlüsse in Flanschanschlüsse. | Standard |
| 7 Inverter | Pumpensteuerung durch Inverter mit 0-10 bar-Sensor und 4-20 mA-Stromsignal. | Auf Anfrage |
| 8 Elektrischer Frostschutzheizelement | Der Satz bietet Frostschutz durch ein um die Rohre gewickeltes Heizkabel. | Auf Anfrage |
| 9 Schallschutzbeschichtung | Schalldämmung der Maschine durch Dämpfung der Lärmemissionen. | Auf Anfrage |
| 10 Filter | Filtersieb mit 1000-Mikron-Löchern, das die Pumpen vor eventuellen Verunreinigungen der Anlage schützt. | Auf Anfrage |
| 11 Strangregulierventile | Sie dienen zum hydraulischen Abgleich im Kreislauf. | Auf Anfrage |
